Jak działa zbiornik wyrównawczy płynu chłodniczego? Praktyczny poradnik
W układzie chłodzenia silnika zbiorniczek wyrównawczy nie jest zwykłym pojemnikiem na nadmiar cieczy. Współpracuje z korkiem ciśnieniowym, przewodami i pozostałymi elementami układu, kompensując zmiany objętości płynu podczas nagrzewania i stygnięcia.
Dlatego niewielka zmiana poziomu między zimnym a rozgrzanym silnikiem może być normalna. Stały ubytek, wyrzucanie płynu, twarde przewody albo emulsja w zbiorniczku to już sygnały, których nie należy tłumaczyć samą „pracą” układu.

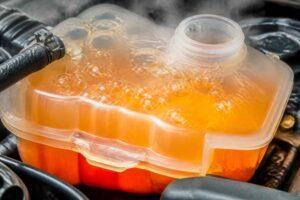

Jak działa zbiornik wyrównawczy płynu chłodniczego i jaką funkcję pełni w aucie
Podczas pracy silnik osiąga temperaturę roboczą zwykle w zakresie około 85–105°C. Płyn chłodniczy również się nagrzewa i zwiększa swoją objętość. Gdyby układ był całkowicie wypełniony cieczą i nie miał miejsca na tę zmianę, wzrost objętości powodowałby gwałtowne zwiększenie ciśnienia oraz obciążenie chłodnicy, przewodów, uszczelek i połączeń.
Zbiornik wyrównawczy pełni funkcję bufora. Przyjmuje nadmiar płynu, gdy ciecz się rozszerza, a następnie pozwala na jego powrót do obiegu, gdy silnik stygnie. W wielu samochodach sam zbiornik jest częścią ciśnieniową układu. Oznacza to, że znajduje się w nim płyn pod ciśnieniem, a korek kontroluje jego maksymalną wartość.
W typowym układzie zamkniętym ciśnienie robocze może wynosić około 1,2–1,5 bar ponad ciśnienie atmosferyczne, ale dokładna wartość zależy od konstrukcji pojazdu i oznaczenia korka. Podwyższenie ciśnienia zwiększa temperaturę wrzenia płynu, dzięki czemu ogranicza ryzyko powstawania pęcherzy pary w kanałach chłodzących. Nie oznacza to jednak, że im wyższe ciśnienie, tym lepiej. Układ ma pracować w zakresie przewidzianym przez producenta.
| Cecha | Układ ciśnieniowy | Układ przelewowy |
|---|---|---|
| Położenie korka | Na zbiorniczku lub innym elemencie układu | Najczęściej na chłodnicy, a zbiornik jest dodatkowym naczyniem |
| Rola zbiornika | Kompensuje objętość i uczestniczy w utrzymaniu ciśnienia | Odbiera nadmiar płynu i może przyjmować go z powrotem |
| Regulacja ciśnienia | Zawory w korku | Korek chłodnicy lub prostszy układ odpowietrzający |
| Kontrola poziomu | Na oznaczeniach zbiornika, zawsze na zimno | Według oznaczeń właściwych dla danego zbiornika |
W praktyce kierowca powinien najpierw ustalić, z jakim typem układu ma do czynienia. W niektórych samochodach zbiornik jest elementem wysokociśnieniowym, a w innych pełni głównie funkcję przelewową. Od tego zależy sposób kontroli, odpowietrzania i interpretacji poziomu.
Ważne: zbiornik może wyglądać jak prosty plastikowy pojemnik, ale pracuje w cyklach wysokiej temperatury, drgań i zmiennego ciśnienia. Dlatego jego pęknięcie nie jest wyłącznie problemem estetycznym. Nawet mała nieszczelność może doprowadzić do zapowietrzenia układu i przegrzania silnika.
Rola korka ciśnieniowego – działanie zaworu nadciśnienia i podciśnienia
W układzie ciśnieniowym korek zbiornika wyrównawczego jest elementem regulacyjnym. Zwykle ma dwa zawory: nadciśnieniowy oraz podciśnieniowy. Ich działanie nie polega na prostym „zamykaniu i otwieraniu” korka. Reagują na różnicę ciśnień po obu stronach uszczelnienia.
Gdy płyn się nagrzewa, rozszerza się, a ciśnienie w układzie rośnie. Po przekroczeniu wartości przewidzianej dla korka zawór nadciśnieniowy uchyla się. Nadmiar ciśnienia może zostać odprowadzony do przewodu przelewowego lub przestrzeni przewidzianej przez konstrukcję układu. W niektórych rozwiązaniach wraz z parą lub cieczą trafia do dodatkowego naczynia.
Po wyłączeniu silnika płyn stygnie i zmniejsza objętość. W układzie może wtedy powstać podciśnienie. Zawór podciśnieniowy otwiera się, aby dopuścić powietrze albo umożliwić powrót płynu z przewidzianego zbiornika przelewowego. Bez tej funkcji przewody mogłyby się zapadać, a układ mógłby zasysać powietrze przez przypadkowe, nieszczelne miejsce.
Uszkodzony korek nie zawsze daje oczywisty objaw. Może zbyt wcześnie otwierać zawór i powodować ubytek płynu albo nie otwierać go wcale, dopuszczając do nadmiernego wzrostu ciśnienia. Nie należy dobierać korka wyłącznie po średnicy gwintu lub wyglądzie. Liczy się jego ciśnienie otwarcia, wysokość, uszczelnienie i zgodność z konkretnym zbiornikiem.
| Objaw | Możliwa przyczyna | Rozsądne działanie |
|---|---|---|
| Płyn wydostaje się przy korku | Uszkodzona uszczelka, zawór lub nadmierne ciśnienie z innej przyczyny | Oględziny korka i test ciśnieniowy; nie wymieniać części w ciemno |
| Przewody są bardzo twarde krótko po uruchomieniu | Niesprawny zawór albo gazy trafiające do układu | Przerwać dalszą jazdę i wykonać diagnostykę warsztatową |
| Po ostygnięciu poziom spada, a układ łapie powietrze | Nieszczelność lub niesprawny zawór podciśnieniowy | Sprawdzić korek, przewód powrotny, króćce i połączenia |
| Płyn jest wyrzucany podczas jazdy | Przegrzewanie, zapowietrzenie, korek albo nadmierne gazy w układzie | Nie ograniczać się do wymiany korka; potrzebne są pomiary |

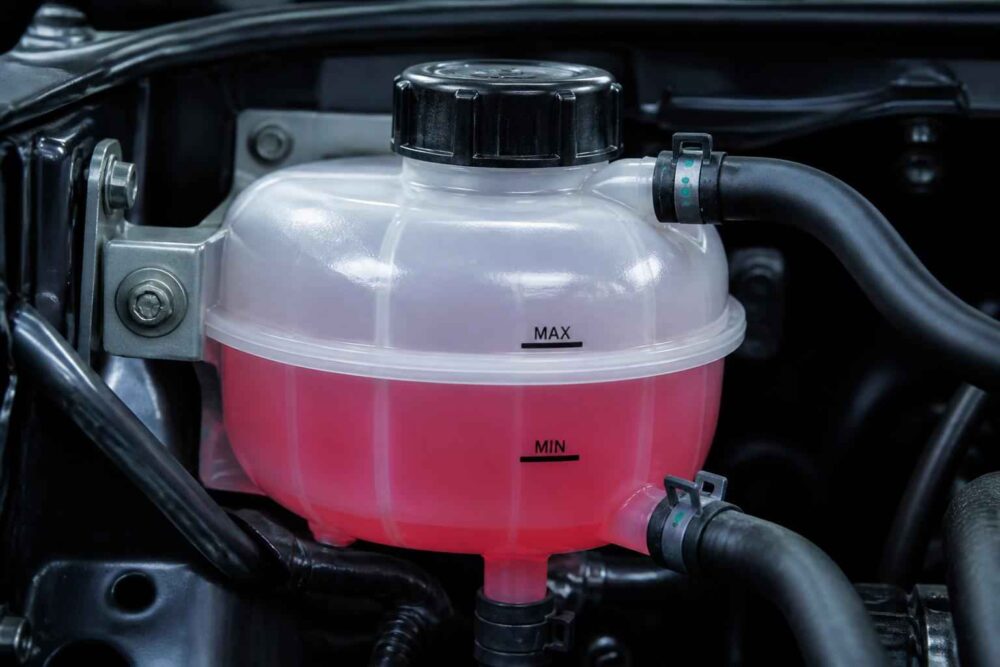

Prawidłowy poziom płynu chłodniczego – jak odczytywać oznaczenia MIN i MAX
Poziom płynu sprawdza się na całkowicie zimnym silniku, najlepiej po kilku godzinach postoju, na płaskim podłożu. Wtedy ciecz ma temperaturę zbliżoną do otoczenia, a jej objętość jest powtarzalna. Odczyt wykonany tuż po jeździe może być mylący, ponieważ rozgrzany płyn zwiększa swoją objętość i może znajdować się powyżej kreski MAX.
Na zimno poziom powinien znajdować się między oznaczeniami MIN i MAX, zgodnie z instrukcją pojazdu. Nie ma potrzeby uzupełniania płynu do samego MAX po każdej krótkiej zmianie poziomu. Ważniejsza jest powtarzalność obserwacji: jeśli po kilku dniach lub tygodniach poziom na zimno wyraźnie spada, trzeba szukać przyczyny.
Podczas kontroli obejrzyj nie tylko lustro cieczy. Zwróć uwagę na ślady zaschniętego płynu wokół korka, szwu zbiornika, króćców, opasek i szybkozłączek. Kolorowe naloty lub wilgotne smugi często ujawniają wyciek, który znika po rozgrzaniu, gdy ciecz odparowuje.
Nie odkręcaj korka na gorącym silniku. W układzie może panować ciśnienie, a po poluzowaniu korka gorący płyn lub para mogą wydostać się gwałtownie. Jeżeli konieczne jest sprawdzenie poziomu po przegrzaniu, najpierw odczekaj do pełnego ostygnięcia samochodu.
Najczęstsze objawy uszkodzenia zbiornika wyrównawczego i korka
Tworzywo zbiornika z czasem traci elastyczność. Wpływają na nie cykle nagrzewania i chłodzenia, drgania silnika oraz ciśnienie robocze. Mikropęknięcia często pojawiają się przy króćcach, w okolicy szwu formy albo przy mocowaniach. Niekiedy zbiornik jest szczelny na zimno, lecz zaczyna przepuszczać po osiągnięciu temperatury roboczej.
Wyciek płynu chłodniczego ze zbiorniczka może pochodzić z samego korpusu, korka, króćca lub połączenia przewodu. Warto czyścić podejrzane miejsce i obserwować je po kilku cyklach jazdy, zamiast od razu zakładać pęknięcie zbiornika. Jednocześnie nie należy ignorować nawet małego śladu. Płyn może spływać po elemencie i wskazywać miejsce oddalone od rzeczywistej nieszczelności.
Wyrzucanie płynu przez zbiorniczek ma kilka możliwych przyczyn. Winny może być korek, zapowietrzenie, zablokowany przepływ, problem z termostatem lub pompą cieczy. Przy powtarzającym się zjawisku trzeba również brać pod uwagę przedostawanie się gazów spalinowych do układu, na przykład przy problemie z uszczelką pod głowicą. Tego nie da się potwierdzić samym wyglądem zbiornika.
Pomocne jest porównanie objawów. Pęknięty zbiornik zwykle daje lokalny ślad wycieku, zależny od temperatury i ciśnienia. Zacięty termostat może powodować nierównomierne nagrzewanie, wzrost temperatury oraz problemy z obiegiem. Uszkodzona pompa cieczy może wiązać się z przegrzewaniem, hałasem lub słabym przepływem, ale również wymaga oceny konkretnego silnika. Jeżeli temperatura rośnie, pojawia się komunikat ostrzegawczy albo płyn jest regularnie wyrzucany, dalsza jazda może uszkodzić silnik.
Co oznacza osad, rdza lub olej w zbiorniczku wyrównawczym
Sam osad nie wskazuje jednej, pewnej awarii. Trzeba ocenić jego kolor, konsystencję, zapach i rozmieszczenie, a także sprawdzić historię płynu. Plastikowe ścianki mogą z czasem zżółknąć lub ściemnieć, co nie musi oznaczać zanieczyszczenia cieczy. Inaczej wygląda nalot pływający w płynie lub przyklejony do jego powierzchni.
Brązowy, rdzawy osad może wynikać z korozji elementów układu, zastosowania niewłaściwego płynu albo wieloletniego zaniedbania wymian. Czasem jest pozostałością po zmieszaniu niezgodnych technologicznie cieczy. Sam kolor płynu lub jego nazwa handlowa nie wystarcza do oceny zgodności. Należy sprawdzić wymagania producenta samochodu i procedurę płukania układu.
Tłusta warstwa, kolorowe krople oleju lub jasnobrązowa emulsja w zbiorniczku wyrównawczym są bardziej niepokojące. Olej może trafiać do płynu przez chłodniczkę oleju albo w wyniku problemu z uszczelką pod głowicą. Charakterystyczna „majonezowa” maź pod korkiem oleju nie zawsze potwierdza awarię, bo może powstawać także przy częstej jeździe na krótkich odcinkach i kondensacji pary. Jednak w połączeniu z ubytkiem płynu, białym dymem, nierówną pracą silnika lub twardnieniem przewodów wymaga pilnej diagnostyki.
Przed czyszczeniem zbiornika sprawdź, czy zanieczyszczenie nie wraca. Umycie naczynia może poprawić wygląd, ale nie usunie przyczyny, jeśli olej lub produkty korozji nadal trafiają do obiegu. Po płukaniu trzeba zastosować właściwy płyn i prawidłowo odpowietrzyć układ. Nie używaj agresywnej chemii bez pewności, że jest bezpieczna dla tworzywa, uszczelek i przewodów.
Do warsztatu warto skierować samochód szczególnie wtedy, gdy występują jednocześnie:
- powtarzający się ubytek płynu bez widocznego wycieku,
- wyrzucanie cieczy mimo sprawnego lub nowego korka,
- pęcherzyki gazu pojawiające się stale po uruchomieniu zimnego silnika,
- emulsja, olejowy film albo intensywny zapach spalin w płynie,
- przegrzewanie lub szybki wzrost ciśnienia w przewodach.
W takich przypadkach potrzebne mogą być testy szczelności, pomiar ciśnienia, kontrola obecności gazów w płynie i sprawdzenie temperatury pracy układu. Bez tych danych nie należy przesądzać, że uszkodzona jest uszczelka pod głowicą.
Pęknięty zbiornik wyrównawczy – dlaczego wymiana jest lepsza niż klejenie
Pęknięty zbiornik wyrównawczy pracuje w warunkach, w których doraźne klejenie jest rozwiązaniem bardzo niepewnym. Tworzywo rozszerza się i kurczy, a powierzchnia naprawy musi znosić drgania oraz ciśnienie. W przypadku materiałów takich jak polipropylen lub poliamid zwykły klej często nie zapewnia trwałego połączenia.
Łata może wyglądać dobrze podczas postoju, ale rozszczelnić się po rozgrzaniu. Jeśli pęknięcie znajduje się przy króćcu, obciążenia są jeszcze większe, ponieważ przewód porusza się razem z silnikiem. Klejenie może być dopuszczalne wyłącznie jako krótkotrwałe zabezpieczenie umożliwiające bezpieczne przestawienie pojazdu, nie jako naprawa stała.
Przy wymianie dobierz część do konkretnej wersji silnika i układu chłodzenia. Sprawdź położenie mocowań, średnicę króćców, kształt gniazd, rodzaj szybkozłączek, obecność czujnika poziomu oraz sposób montażu korka. Warto obejrzeć również trójniki, spinki i uszczelnienia przewodów. Nowy zbiornik nie rozwiąże problemu, jeśli stara, twarda szybkozłączka lub pęknięty przewód nadal będzie przepuszczać płyn.
Wymiana zbiorniczka wyrównawczego i odpowietrzanie układu krok po kroku
Samodzielna wymiana jest możliwa, jeśli konstrukcja pojazdu jest dobrze znana, a dostęp do elementu nie wymaga demontażu części odpowiedzialnych za bezpieczeństwo. Najważniejsza zasada brzmi: pracuj wyłącznie na zimnym silniku. Przygotuj rękawice, okulary ochronne, pojemnik na zużyty płyn, odpowiednie opaski lub uszczelnienia i ciecz zgodną ze specyfikacją samochodu.
- Ustaw samochód na płaskim podłożu i poczekaj, aż silnik całkowicie ostygnie. Nie odkręcaj korka, jeśli przewody są gorące lub twarde od ciśnienia. Zabezpiecz miejsce pracy przed rozlaniem płynu.
- Odczytaj sposób prowadzenia przewodów. Zrób zdjęcie przed demontażem. Oznacz przewody, jeśli są podobne, i sprawdź, czy występują szybkozłączki, metalowe spinki, opaski lub przewód przelewowy.
- Spuść płyn zgodnie z konstrukcją układu. Nie odrywaj przewodu na siłę. Jeżeli płyn jest zanieczyszczony, ustal, czy potrzebne będzie płukanie, zamiast mieszać nową ciecz ze starą.
- Odłącz przewody i wyjmij zbiornik. Kontroluj króćce, uszczelki oraz trójniki. Jeżeli tworzywo kruszy się przy demontażu, wymień także uszkodzone elementy połączeń.
- Zamontuj nową część bez naprężania przewodów. Zbiornik powinien być stabilnie przykręcony, a przewody wsunięte do właściwej pozycji. Szybkozłączka musi zablokować się zgodnie z konstrukcją; samo wsunięcie przewodu nie gwarantuje szczelności.
- Napełnij układ właściwym płynem. Nie kieruj się wyłącznie kolorem. Stosuj specyfikację producenta i nie przekraczaj oznaczenia MAX na zimnym silniku.
- Odpowietrz układ zgodnie z instrukcją konkretnego modelu. Nie ma jednej uniwersalnej procedury. W zależności od pojazdu stosuje się śruby odpowietrzające, określone położenie ogrzewania, cykle pracy silnika albo specjalne urządzenie podciśnieniowe.
- Po odpowietrzeniu wykonaj kontrolę efektu. Uruchom silnik, obserwuj temperaturę, ogrzewanie w kabinie, wycieki i poziom płynu. Po pełnym ostygnięciu ponownie sprawdź poziom i uzupełnij go tylko do właściwego zakresu.
Podczas odpowietrzania ogrzewanie kabiny często ustawia się na maksymalną temperaturę, aby otworzyć obieg nagrzewnicy, ale nie jest to reguła dla każdego samochodu. Jeżeli producent przewiduje odpowietrzanie przez konkretne zawory, należy z nich skorzystać. Nie zwiększaj obrotów ani nie odkręcaj korka przy gorącym silniku tylko po to, aby „wypchnąć” powietrze.
Punktem przerwania pracy jest brak ogrzewania mimo osiągnięcia temperatury roboczej, szybki wzrost temperatury, bulgotanie, ponowne wyrzucanie płynu lub utrzymujące się pęcherzyki. Wtedy dalsze odpowietrzanie metodą prób może pogorszyć sytuację. Potrzebna jest kontrola szczelności i przepływu, a czasem test obecności gazów w układzie.
Po wymianie sprawdź także miejsce montażu po krótkiej jeździe próbnej i ponownie następnego dnia na zimno. Jeśli poziom stabilizuje się, temperatura pozostaje prawidłowa, a połączenia są suche, naprawa najpewniej przebiegła poprawnie. Jeżeli płyn znika, nie traktuj dolewania jako rozwiązania.
Wiedza o tym, jak działa zbiornik wyrównawczy płynu chłodniczego, pomaga odróżnić naturalną zmianę poziomu od objawu awarii. Na zimnym silniku kontroluj oznaczenia MIN i MAX, oceniaj szczelność korka oraz króćców i nie lekceważ osadów ani wyrzucania cieczy. Pęknięty zbiornik wymieniaj na zgodny z układem, a odpowietrzanie wykonuj według procedury właściwej dla danego modelu. Gdy pojawia się przegrzewanie, nadciśnienie lub emulsja, zakończ diagnostykę garażową i zleć pomiary warsztatowi.
