Wymiana płynu hamulcowego z ABS i ESP – jak zrobić to bezpiecznie?

Wymiana płynu hamulcowego z ABS i ESP nie zawsze wygląda tak samo jak obsługa starszego, prostego układu hydraulicznego. W nowoczesnym samochodzie płyn przepływa także przez agregat elektrohydrauliczny z elektrozaworami, pompą powrotną i małymi kanałami, których nie da się skutecznie oczyścić samym odkręceniem odpowietrzników przy zaciskach.

Najważniejsze nie jest więc zapamiętanie jednej kolejności kół, lecz ustalenie wymagań konkretnego modelu. Trzeba sprawdzić rodzaj płynu, procedurę producenta oraz to, czy po wykonanej pracy konieczna będzie aktywacja pompy ABS i zaworów za pomocą testera diagnostycznego.

Dlaczego wymiana płynu hamulcowego w układach z ABS i ESP wymaga szczególnej uwagi

Płyn hamulcowy na bazie glikoli jest higroskopijny, czyli stopniowo pochłania wilgoć z otoczenia. Z czasem obniża się jego temperatura wrzenia, a w płynie mogą pojawić się produkty korozji i drobne zanieczyszczenia. Podczas intensywnego hamowania zawodniony płyn może wytworzyć pęcherzyki pary. Pedał staje się wtedy miękki, a skuteczność hamowania spada.

W układzie ABS/ESP problem jest bardziej złożony. Moduł hydrauliczny zawiera elektrozawory ABS, pompę powrotną, akumulatory ciśnienia i bardzo wąskie kanały. Sterownik może niezależnie zwiększać, utrzymywać lub zmniejszać ciśnienie przy poszczególnych kołach. ESP wykorzystuje ten sam układ do przyhamowania wybranego koła i skorygowania toru jazdy.

Podczas zwykłego spuszczania płynu przy zacisku nie wszystkie komory agregatu zostają przepłukane. Część elektrozaworów pozostaje w położeniu, które odcina określone fragmenty obwodu. Dlatego płyn może wyglądać świeżo przy odpowietrzniku, mimo że w module ABS nadal znajduje się starszy płyn.

Wąskie kanały i precyzyjne tłoczki są także bardziej podatne na zanieczyszczenia. Nie oznacza to, że każda wymiana metodą tradycyjną natychmiast uszkodzi ABS. Oznacza jednak, że bez sprawdzenia dokumentacji nie powinno się traktować wszystkich samochodów jednakowo. Szczególnej ostrożności wymagają auta z elektrohydraulicznym serwem, w których pedał nie steruje pompą w sposób znany ze starszych konstrukcji.

Sam elektryczny hamulec postojowy (EPB) zwykle nie zmienia procedury wymiany płynu w obwodzie hamulca zasadniczego, ale może wymagać ustawienia zacisków w trybie serwisowym przy innych pracach. Nie wolno zakładać, że obecność lub brak kontrolki ABS mówi wszystko o budowie układu.

Jaki płyn hamulcowy wybrać do samochodu z systemem ESP

Najpierw należy sprawdzić instrukcję samochodu, oznaczenie na korku zbiorniczka albo dokumentację serwisową. Sam napis DOT 4 nie zawsze wystarcza. Do wielu samochodów z ABS i ESP przewidziano płyn DOT 4 Low Viscosity, określany również jako DOT 4 LV, SL.6 lub Class 6.

Najważniejszą różnicą jest lepkość kinetyczna w niskiej temperaturze. Zimą gęstszy płyn wolniej przepływa przez małe kanały i elektrozawory. Może to wydłużać reakcję układu podczas szybkich korekt ciśnienia. Płyn niskowiskozyjny ułatwia sprawną pracę hydrauliki przy mrozie, ale tylko wtedy, gdy właśnie taką klasę przewidział producent pojazdu.

Nie należy jednak zamieniać niskiej lepkości z wyższą jakością w każdym zastosowaniu. To parametr dopasowania do konkretnego układu. W niektórych starszych samochodach właściwy będzie standardowy DOT 4, a w innych zastosowanie zwykłego, bardziej lepkiego płynu może być niezgodne z wymaganiami systemu ESP.

Temperatura wrzenia płynu również ma znaczenie, ale nie powinna być jedynym kryterium zakupu. Producenci podają wartości dla płynu świeżego i zawodnionego. Na etykiecie trzeba sprawdzić pełną specyfikację, zgodność z wymaganiami auta oraz zalecany interwał wymiany.

Nie wolno mieszać płynu hamulcowego z olejem mineralnym, płynem hydraulicznym niewłaściwego typu ani przypadkowym preparatem. Nawet niewielkie zanieczyszczenie może uszkodzić uszczelnienia. Rozlany płyn trzeba szybko usunąć z lakieru, ponieważ może go zmatowić lub uszkodzić.

Metody wymiany płynu hamulcowego – porównanie rozwiązań

Najbardziej kontrolowaną metodą jest ciśnieniowa wymiana płynu hamulcowego. Dedykowane urządzenie podaje nowy płyn przez zbiorniczek wyrównawczy, a operator otwiera kolejne odpowietrzniki i obserwuje wypływ. W wielu zastosowaniach używa się ciśnienia rzędu 1–2 bar, ale wartość musi odpowiadać urządzeniu i procedurze konkretnego pojazdu. Nie należy ustalać jej „na oko”.

Zaletą tej metody jest stałe zasilanie pompy hamulcowej świeżym płynem. Nie trzeba wielokrotnie wciskać pedału, a ryzyko przypadkowego opróżnienia zbiorniczka jest mniejsze. Ciśnienie nie zastępuje jednak testera, jeśli producent przewidział aktywację pompy i zaworów w agregacie ABS/ESP.

Metoda podciśnieniowa polega na odsysaniu płynu przy odpowietrzniku. Może być przydatna, ale ma ograniczenia. Przez gwint odpowietrznika czasem zasysane jest powietrze, co utrudnia ocenę, czy pęcherzyki pochodzą z układu, czy z samego połączenia. Odsysanie przy zacisku również nie otwiera automatycznie zamkniętych obwodów wewnątrz modułu.

Najbardziej znana metoda dwuosobowa polega na naciskaniu pedału i otwieraniu odpowietrznika. W starszym, prostym układzie może być wystarczająca, jeśli dokumentacja ją dopuszcza i wykonuje się ją ostrożnie. Nie należy jednak wciskać pedału do podłogi bez potrzeby. Uszczelniacze mogą wtedy pracować w obszarze cylindra, którego normalnie nie używają, potencjalnie uszkadzając się na skorodowanej powierzchni.

W samochodzie z ABS można wykonać podstawową wymianę bez testera tylko wtedy, gdy instrukcja serwisowa nie wymaga procedury aktywacji modułu i układ nie został rozszczelniony. Jeśli nie ma pewności, czy płyn dotarł do wszystkich wymaganych obwodów, oszczędność na sprzęcie jest pozorna. Błąd przy hamulcach może oznaczać nie tylko ponowną wizytę w warsztacie, ale przede wszystkim nieprzewidywalne zachowanie auta.

Kiedy do wymiany i odpowietrzania hamulców z ABS potrzebny jest komputer diagnostyczny

Tester diagnostyczny OBD nie służy do samego „kasowania kontrolki”. W odpowiednim programie serwisowym może uruchomić procedurę odpowietrzania właściwą dla danego sterownika. Wtedy moduł otwiera wskazane elektrozawory i uruchamia pompę powrotną, aby płyn oraz ewentualne powietrze mogły przepłynąć przez fragmenty hydrauliki niedostępne podczas zwykłego odpowietrzania.

Procedura diagnostyczna jest szczególnie istotna po wymianie agregatu ABS, rozłączeniu przewodów przy module, dużym wycieku albo całkowitym opróżnieniu zbiorniczka. Także niektóre konstrukcje zintegrowanego serwa elektrohydraulicznego mają własne wymagania. W takim przypadku klasyczne pompowanie pedałem może być niewłaściwe albo nieskuteczne.

Sam uniwersalny skaner nie daje gwarancji poprawnej obsługi. Musi mieć funkcję serwisową dla konkretnego sterownika. Przed rozpoczęciem pracy trzeba sprawdzić, czy procedura wymaga utrzymywania określonego poziomu płynu, określonej kolejności lub dodatkowych cykli odpowietrzania. Uniwersalna instrukcja nie zastąpi danych producenta.

Po zakończeniu pracy należy odczytać pamięć błędów, ale nie wolno ograniczać kontroli do elektroniki. Prawidłowy wynik to także twardy i stabilny pedał, brak wycieków, prawidłowa praca hamulców oraz brak zapowietrzenia podczas jazdy próbnej wykonywanej w bezpiecznych warunkach.

Instrukcja krok po kroku – jak poprawnie wymienić płyn i odpowietrzyć układ z ABS i ESP

Poniższa procedura opisuje bezpieczny schemat organizacji pracy, a nie uniwersalną instrukcję dla każdego modelu. Kolejność kół, wymagane ciśnienie i sposób sterowania modułem zawsze trzeba potwierdzić w dokumentacji pojazdu.

1. Przygotuj samochód i narzędzia. Potrzebujesz właściwego płynu z nieotwartego opakowania, urządzenia ciśnieniowego lub innego dopuszczonego rozwiązania, przezroczystego przewodu, pojemnika, klucza do odpowietrzników i materiałów do zabezpieczenia lakieru. Samochód musi stać stabilnie, a koła powinny być dostępne bez ryzyka pracy pod nieprawidłowo podpartym autem.
2. Sprawdź wymagania układu. Ustal, czy auto wymaga DOT 4 LV/Class 6, czy przewidziano procedurę ABS z testerem i czy wspólny zbiorniczek zasila także hydrauliczne sprzęgło. Sprawdź również, czy odpowietrzniki nie są zapieczone. Próba ich odkręcenia dopiero po rozpoczęciu wymiany może zakończyć się urwaniem elementu.
3. Oczyść okolice zbiorniczka. Brud nie może dostać się do środka. Stary płyn można częściowo odessać, ale nie wolno dopuścić do odsłonięcia króćców i zassania powietrza, jeśli procedura nie przewiduje późniejszego odpowietrzania modułu. Zbiorniczek należy uzupełnić właściwym, świeżym płynem.
4. Podłącz urządzenie zgodnie z jego instrukcją. Adapter musi być szczelny, a przewód nie może dotykać elementów, które go uszkodzą. Ciśnienie ustaw zgodnie z dokumentacją urządzenia i samochodu. Zbyt wysokie ciśnienie nie poprawia serwisu; może obciążyć zbiorniczek lub doprowadzić do wycieku.
5. Obsłuż koła według procedury producenta. W wielu klasycznych układach zaczyna się od koła najbardziej oddalonego od pompy, ale nie jest to reguła dla każdego auta i każdego urządzenia. Niektóre układy mają krzyżowe obwody, a procedura fabryczna może wymagać innej kolejności. Otwieraj odpowietrznik na krótko i obserwuj płyn do chwili uzyskania jednolitego strumienia bez widocznych pęcherzyków.
6. Wykonaj procedurę ABS/ESP, jeśli jest wymagana. Podłącz tester, wybierz dokładny model i uruchom funkcję serwisową. W trakcie cyklu kontroluj poziom płynu, ponieważ praca pompy może szybko zmienić jego poziom. Po aktywacji modułu często wykonuje się ponowne odpowietrzanie według wskazanej sekwencji.

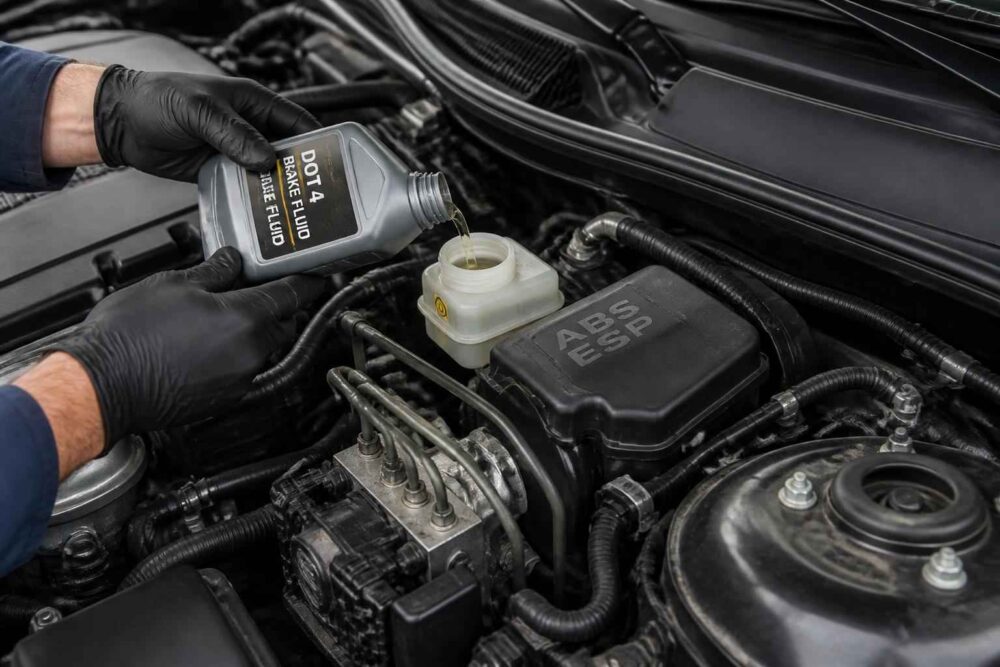

7. Zamknij układ i przeprowadź kontrolę. Uzupełnij płyn do prawidłowego poziomu, zamknij zbiorniczek i dokładnie oczyść okolice odpowietrzników. Sprawdź, czy pedał jest stabilny i nie zapada się przy stałym nacisku. Obejrzyj wszystkie połączenia pod kątem wycieku, a następnie wykonaj ostrożną próbę hamowania.

Nie należy podawać jednej, rzekomo obowiązkowej kolejności dla wszystkich samochodów z ABS i ESP. Właściwa sekwencja może zależeć od konstrukcji obwodów oraz tego, czy używa się urządzenia ciśnieniowego, podciśnieniowego czy procedury sterowanej testerem. Jeśli dokumentacja jest niedostępna, bezpieczniej zlecić pracę warsztatowi niż opierać się wyłącznie na poradzie znalezionej dla innego modelu.

Odpowietrzanie sprzęgła ze wspólnym zbiorniczkiem

W wielu samochodach hydrauliczne sprzęgło korzysta ze wspólnego zbiorniczka płynu hamulcowego, choć ma osobny obwód i wysprzęglik. Jeżeli podczas wymiany obsłużono tylko cztery hamulce, w przewodzie sprzęgła może pozostać stary, zawodniony płyn.

To, czy trzeba odpowietrzyć sprzęgło, zależy od konstrukcji i zakresu serwisu. Jeśli producent przewiduje wymianę płynu również w tym obwodzie, należy wykonać ją osobno, przez odpowietrznik wysprzęglika, pilnując, aby zbiorniczek nie został opróżniony. Po pracy pedał sprzęgła powinien wracać prawidłowo, a zmiana biegów nie może wymagać nietypowej siły.

Najczęstsze błędy podczas wymiany płynu hamulcowego i jak ich uniknąć

Najpoważniejszy błąd to dopuszczenie do spadku poziomu płynu poniżej króćców zbiorniczka. Wtedy powietrze może trafić do pompy hamulcowej i dalej do agregatu ABS. Jeżeli do tego dojdzie, sama wymiana płynu przy zaciskach może już nie wystarczyć.

Nie warto także używać dawno otwartego pojemnika. Płyn pochłania wilgoć z powietrza, dlatego pojemnik przechowywany przez długi czas nie zapewnia takich właściwości jak świeże opakowanie. Należy unikać brudnych lejków, wspólnych pojemników po innych płynach i pozostawiania zbiorniczka bez korka.

• Nie wciskaj pedału gwałtownie do podłogi, jeśli procedura tego nie wymaga.
• Nie cofaj tłoczków przy wymianie klocków bez oceny, dokąd przepłynie zanieczyszczony płyn.
• Nie używaj standardowego DOT 4 zamiast płynu Low Viscosity bez potwierdzenia w dokumentacji.
• Nie uruchamiaj procedury testera przypadkowo ani bez zapewnienia zapasu świeżego płynu.
• Nie ignoruj miękkiego pedału, kontrolki ABS/ESP, wycieku ani nierównego hamowania po serwisie.

Przy cofaniu tłoczka brudny płyn z zacisku może zostać przepchnięty w stronę pompy i modułu hydraulicznego. Nie w każdym samochodzie jest to zabronione, ale przed wykonaniem tej czynności trzeba sprawdzić zalecenia producenta. Z kolei zapieczony odpowietrznik powinien skłonić do przerwania pracy, a nie do użycia coraz większej siły. Urwany odpowietrznik może zmienić prostą obsługę w naprawę zacisku.

Po serwisie nie powinno się od razu wracać do normalnej jazdy tylko dlatego, że nie świeci kontrolka. Jeśli pedał jest gąbczasty, opada przy przytrzymaniu albo samochód ściąga podczas hamowania, auto wymaga ponownej diagnostyki. W przypadku rozszczelnienia układu, wymiany modułu ABS lub braku odpowiedniego płynu i sprzętu najrozsądniejszym rozwiązaniem jest warsztat dysponujący urządzeniem ciśnieniowym oraz testerem obsługującym konkretny model.

Najbezpieczniejsze podejście jest proste: najpierw ustal wymagania samochodu, potem dobierz płyn i metodę, a dopiero na końcu rozpocznij pracę. Wymiana płynu hamulcowego z ABS i ESP może być rutynowym serwisem, ale tylko wtedy, gdy układ pozostaje szczelny, poziom płynu jest cały czas kontrolowany, a procedura odpowiada konstrukcji auta. Gdy pojawia się niepewność dotycząca agregatu hydraulicznego lub odpowietrzania sterowanego komputerem, lepiej zapłacić za poprawnie wykonaną usługę niż ryzykować sprawność układu bezpieczeństwa.
